circuito electrico de un refrigerador duplex y cencillo


Circuito eléctrico de un refrigerador dúplex.
A continuación se describe un diagrama eléctrico de un refrigerador de doble puerta, este tipo de diagrama varia el tipo de instalación de acuerdo al fabricante del refrigerador en la actualidad en lugar de reloj de descongelación se esta utilizando una placa electrónica que realiza las mismas funciones del reloj.

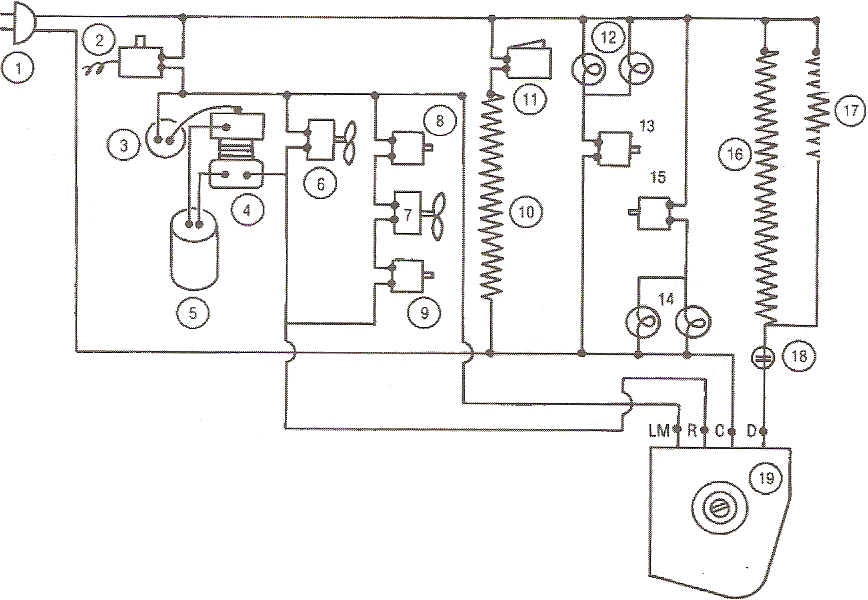

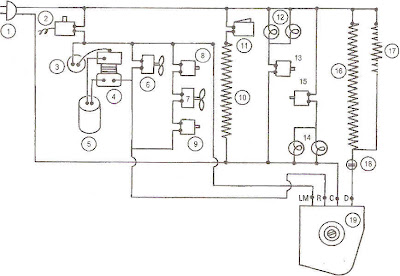

Circuito eléctrico de un refrigerador dúplex de deshielo automático por resistencia calefactora. Este tipo de circuito en la actualidad ha variado en cuanto alguno de sus elementos para evitar el alto consumo de energia eléctrica


1.- Línea de alimentación a corriente alterna. 2.- Control automático de temperatura.
3.- Protector térmico de sobrecarga del compresor.
4.- Relevador electromagnético de arranque del compresor. 5.- Capacitar electrolitico de arranque.
6.- Ventilador del condensador; opcional.
7.- Difusor de frio del congelador.
8 y 9- Interruptores de presión del difusor. 10.- Resistencia calefactora de marco. 11.- Interruptores de resistencia.
12.- Focos o lámparas del congelador.
13.- Interruptor de presión de focos del congelador 14.- Focos del refrigerador.
15.- Interruptor de presión de focos del refrigerador. 16.- Resistencia calefactora de deshielo.
17.- Resistencia calefactora del desagüe.
18.- Interruptor termostatito de baja temperatura de deshielo. 19.- Timer o reloj de deshielo automático.
LM.- línea motor.
R. - Refrigeración.
C.- Común.
D.- Deshielo.





TREDICIDO AL IDIOMA ENGLES:
Electrical circuit of a refrigerator duplex.












The following describes an electrical diagram of a double door refrigerator, this type of diagram the type of installation varies according to the manufacturer of the refrigerator at the present clock instead of thawing this using an electronic board which performs the same functions clock.






Electrical circuit of a refrigerator defrosting duplex by heating resistor. This type of circuit has now changed in any of its elements to avoid the high electricity consumption















A. - Power line to AC. 2. - Automatic temperature control.


3. - Thermal Overload Protector of Compressor.


4. - Electromagnetic relay compressor start. 5. - Train electrolytic boot.


6. - Condenser fan, optional.


7. - Freezer Cold Diffuser.


8 and 9 - Pressure Switches diffuser. 10. - The heating element is part. 11. - Switches resistance.


12. - Spotlights or lamps of the freezer.


13. - Pressure Switch spotlights the freezer 14. - Outbreaks of the refrigerator.


15. - Pressure Switch foci of the refrigerator. 16. - The heating element is melting.


17. - Resistance heating of the drain.


18. - Switch termostatito low melting temperature. 19. - Timer or clock freezers.


LM. - Line engine.


R. - Cooling.


C. - Common


D. - Thaw.






circuito eléctrico de un refrigerador sencillo




1-clavija

2- linea

3-neutro

4-foco

5-interruptor de foco

6-interruptor de temperatura

7-protector térmico

8-bornes del compresor

9-reley






traducción

electric circuit of a simple refrigerator



1-pin

2 - line

3-neutral

4-focus

5-focus switch

6-temperature switch

7-heat protection

8-terminals of the compressor

9-reley
